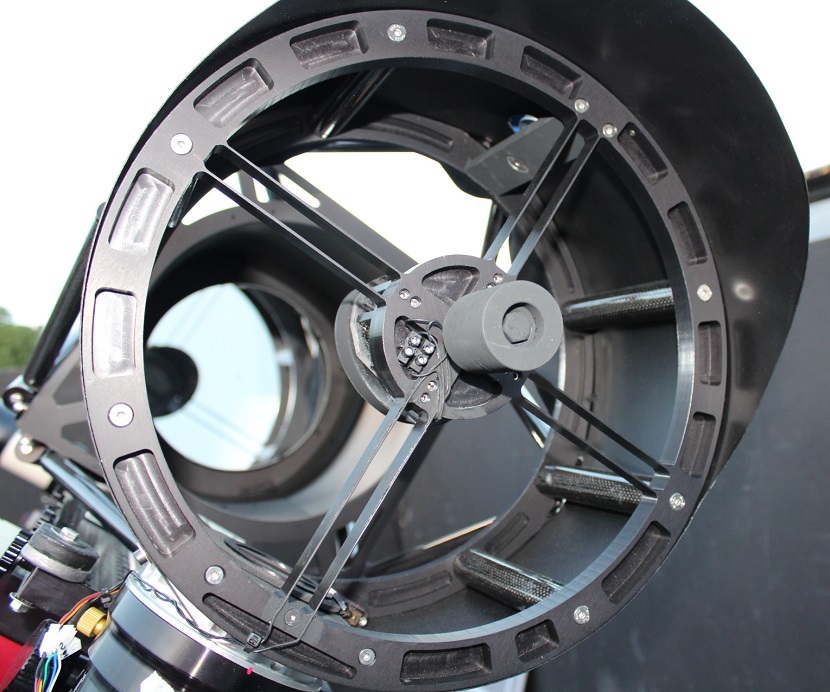

El telescopio es prácticamente una versión a escala del astrógrafo Newton 400. Una estructura de tubos de fibra de carbono, enfocador Feather Touch 3" controlado por Lunatico Seletek, corrector de coma TS 3", rueda portafiltros Atik EFW-3 y ccd Atik 16200. Todo ello sobre una montura Paramount ME. El guiado se realiza con una guía fuera de eje (OAG) de fabricación propia y una cámara ASI 174MM. Tanto el espejo primario como el secundario han sido adquiridos en Teleskop Service. El primario tiene la base cónica, lo que facilita mucho su instalación pues va simplemente roscado a su celda; el secundario tiene un eje menor de 88 mm y está pegado con silicona a una placa de fibra de carbono, para minimizar posibles tensiones por cambios de temperatura. La caja del secundario cuenta con contrapesos para contrarrestar los momentos producidos por el secundario y por el conjunto enfocador-cámara.
 |  |
En
un telescopio completamente remoto hay que tener en cuenta la suciedad
(polvo y polen principalmente) que, con el tiempo, se acumula en las
superficies ópticas. En la posición park del telescopio el espejo
primario queda vertical y el secundario boca abajo; el problema está en
la superficie exterior del corrector de coma, totalmente expuesto.

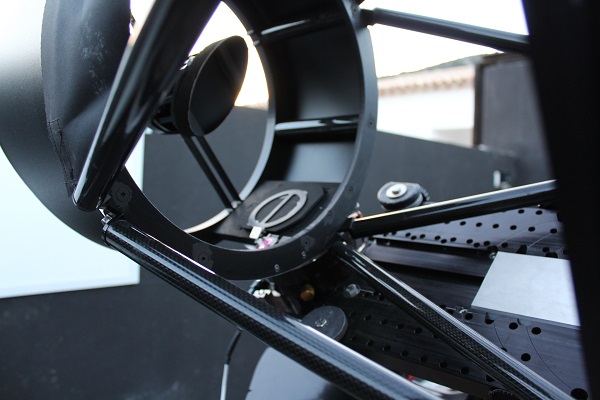

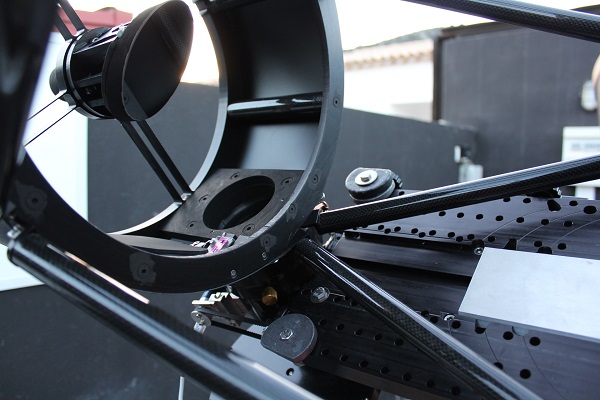

Para evitar este problema, hay una ligera tapa de goma espuma,
accionada por un servomotor. En las siguientes imágenes se observa la
secuencia de apertura de la tapa.
 |  |  |
Para la toma de flats se ha colocado un panel led de 60x60 cm. Su encendido se controla mediante el Seletek, al igual que el de la montura y el del calentador del secundario. Estos últimos pueden ser controlados manualmente o mediante scripts ASCOM.

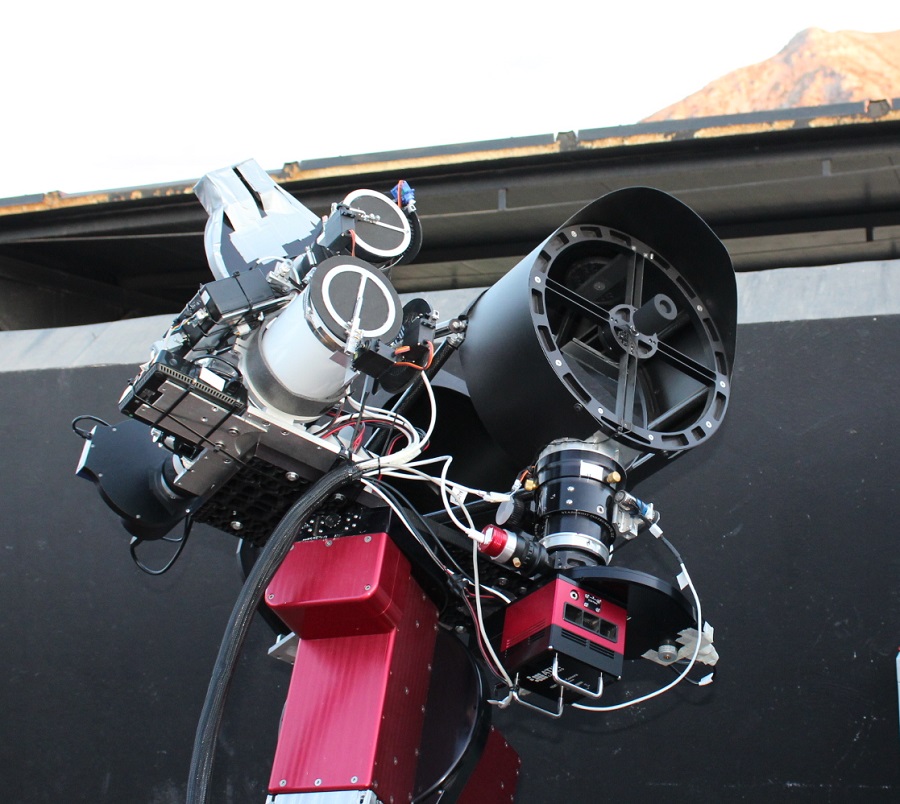

Recientemente se han instalado otros dos sistemas ópticos, en tándem con el telescopio principal: un refractor triplete apocromático SkyWatcher Esprit 80mm ED, con una cámara QHY 268M, junto con una rueda de filtros QHY CFW3 con filtros de 36mm, y un objetivo Samyang 135mm trabajando a f/2.7, con su rueda portafiltros y una CCD Artemis 4021. Ambos sistemas cuentan con sus dispositivos complementarios: mini-PCs de control, calentadores, tapas y máscaras Bathinov con servomotores, enfoque y relés de accionamiento controlados con Seletek, etc.

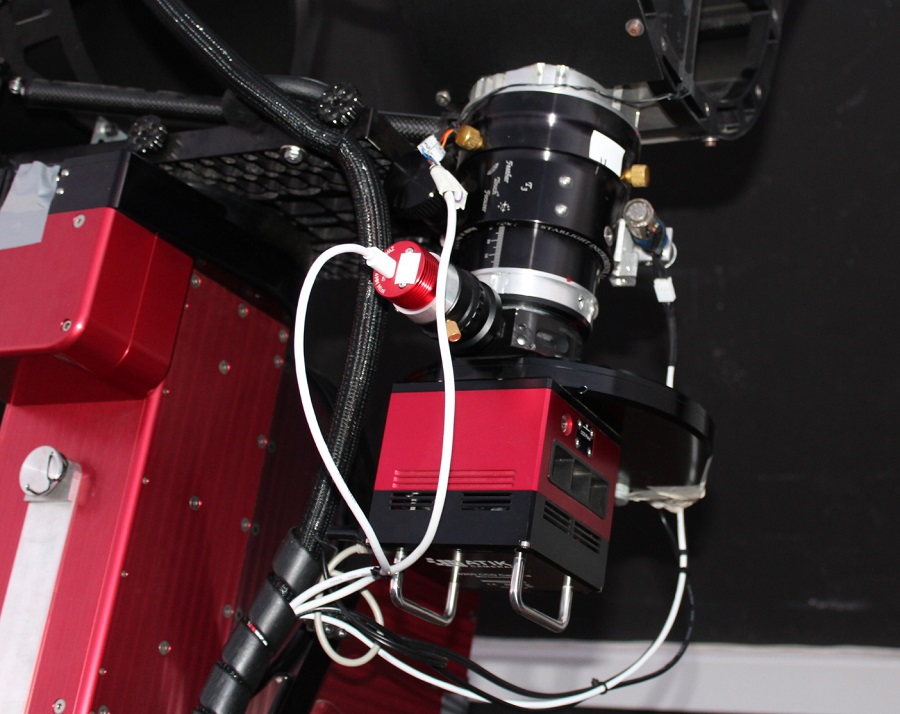

En las siguientes imágenes se observan detalles del equipamiento y todo el follón de cables, tanto encima de la montura como lo situado a pie de telescopio.
|
|
 |  |
